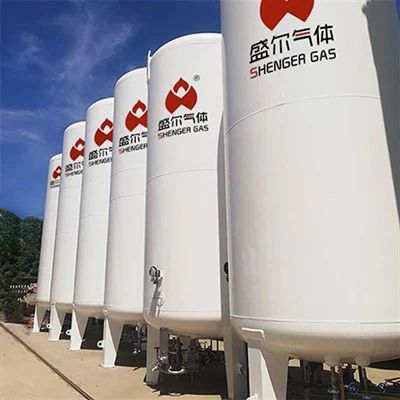

Elektronika{0}}Kiekogeninio oro atskyrimo įrenginys
Šis įrenginys skirtas tiekti didelio{0}}grynumo dujinį / skystąjį deguonį, azotą ir argoną puslaidininkių gamybai, fotovoltinės energijos gamybai ir elektroninių chemikalų gamybai. Jo konstrukcijos esmė – pastovios būsenos ištaisymo valdymas ir elektroninio-klasės kriogeninio oro atskyrimo įrenginio nešvarumų pėdsakų pašalinimas, užtikrinantis, kad tiekiamos dujos atitiktų griežtas elektronikos pramonės nustatytas bendro angliavandenilių, CO₂, drėgmės ir kitų teršalų ribas.
Pagrindinis principas
Procesas vyksta pagal atvirkštinį Braitono ciklą. Išvalytas oras giliai atšaldomas iki apytiksliai –170–196 laipsnių, tada struktūrinėse užpildymo kolonėlėse atliekami keli rektifikavimo etapai, naudojant deguonies, azoto ir argono virimo -taškų skirtumus. Dėl suderinto didelio tikslumo Sistemoje integruotas molekulinis -sietas adsorbcinis išankstinis-valymas, turbo-plėtimo šaldymas ir šaltos dėžės izoliacija, leidžianti elektronikos-klasės kriogeniniam oro atskyrimo įrenginiui ilgą laiką veikti su mažomis energijos sąnaudomis.
Techniniai parametrai (tipinis dizaino diapazonas)
| Parametras | Diapazonas / vertė |
|---|---|
| Produkto grynumas | O₂ Didesnis arba lygus 99,6 % (elektroninė klasė); N₂ Mažiau arba lygus 1 ppm O₂; Ar didesnis arba lygus 99,999 % |
| Srauto greitis (Nm³/h) | 500–10 000 (galima modulinė kombinacija) |
| Šaltos{0}}dėžės išleidimo temperatūra | –178 laipsnių iki –192 laipsnių (pritaikytas kiekvienam gaminiui) |
| Savitasis energijos suvartojimas (kWh/Nm³ O₂) | 0,38–0,52 (įskaitant kompresoriaus ir šalčio nuostolius) |
| Šaltas{0}}pradžios laikas | Mažiau nei arba lygus 6 val |
| Kasmetinės darbo valandos | Didesnis arba lygus 8 000 |
Srauto greitis ir grynumas yra atvirkščiai susiję; galutinis atitikimas pagrįstas tiekimo{0}}oro sudėtimi ir naudotojo slėgio reikalavimais.
Temperatūros diapazonas ir energijos efektyvumas
- Pagrindinio šilumokaičio gnybtų temperatūros skirtumas: mažesnis arba lygus 3 laipsniai visos apkrovos diapazone.
- Apatinės kolonėlės dugno temperatūra: –170 laipsnių iki –175 laipsnių; viršutinės kolonėlės viršutinė temperatūra: -192 laipsnių iki -196 laipsnių.
- Bendras energijos suvartojimas yra maždaug 12–18 % mažesnis nei įprastų pramoninės{2} klasės įrenginių, daugiausia dėl didelio-efektyvumo padidinto turbo-plėtimo ir mažesnio slėgio kritimo kolonėlėje. Šalčio nuostoliai išlaikomi mažiau nei 5% visos šaldymo galios, o tai ypač naudinga regionuose, kur didelės elektros sąnaudos.
Pagrindiniai komponentai ir tarnavimo laikas
- Pagrindinis kondensatorius: 5052 aliuminio lydinys arba 304L nerūdijantis plienas (atsparus korozijai).
- Pakuotė: didelio{0}}efektyvumo gofruotas struktūrinis įpakavimas, kurio specifinis paviršiaus plotas didesnis arba lygus 500 m²/m³.
- Molekulinis sietas: 13X-APG klasės, suprojektuotas tarnavimo laikas Didesnis arba lygus 6 metams.
Pramoniniai pritaikymai
Įrenginys aptarnauja integrinių grandynų plokštelių gamyklas, plokščių{0}}panelių ekranų gamyklas, fotovoltinių luitų traukimo operacijas, optinio pluošto ruošinių gamybą ir specialias dujų degalines, teikiančias{1}}dujų gamybą arba tiekimą vamzdynais. Jis prisitaiko prie tiekiamo-oro slėgio ir aplinkos temperatūros svyravimų, todėl greitai keičiasi apkrova (nuo 30 % iki 110 %). Atsisakyta pasitikėjimo išoriniu skysčių tanklaiviu, sumažinant užteršimo riziką logistikos metu.
Saugos ir valdymo sistema
- Integruotas DCS su atskira saugos instrumentų sistema (SIS), skirta nuolatiniam angliavandenilių ir rasos taško stebėjimui.
- Integruotas-internetinis skysto deguonies acetileno analizatorius su automatinio išpūtimo-ir avarinio išjungimo logika.
- Šaltas{0}}dėžutės žiedas, užpildytas perlitu ir apsaugotas azotu.
Priežiūra ir modulinis išdėstymas
Slydimo{0}}pagrindinė šaldymo dėžė yra įrengta atskirai nuo pirminio-valymo skyriaus, kad sutrumpėtų{2}}pastatymo vietoje laikas. Visos prietaiso jungtys yra su dvigubo bloko vožtuvais, kad būtų lengviau atlikti kalibravimą internetu. Numatytos nuotolinės diagnostikos sąsajos, skirtos eksploatacinių parametrų stebėjimui ir prevencinės priežiūros įspėjimams.
Pasirinkimas ir papildoma konfigūracija
Apibrėždami sistemą nurodykite tiekimo-oro slėgį, tikslinius produktų tipus ir grynumą bei dienos apkrovos profilius. Jei reikalingas didelio -grynumo argonas arba itin -aukšto- grynumo azotas (Mažiau nei arba lygus 0,1 ppm O₂), galima naudoti deoksidacijos kolonėlę arba papildomą adsorbcijos gryninimo etapą. Patartina rezervuoti vietą būsimam pajėgumų plėtrai.
Shenger Gas specializuojasi kriogeninio atskyrimo technologijoje. Elektronikos-klasės kriogeninio oro atskyrimo įrenginys sukonfigūruotas pagal standartizuotą dizaino biblioteką, todėl procesas gali greitai suderinti su naudotojo-nustatytais srauto ir grynumo reikalavimais. Siekiant išsaugoti mechaninį vientisumą ir šiluminę pusiausvyrą, pritaikytas projekte-specifinis šalčio{5}}dėžutės vamzdynų išdėstymas. Pateikus eksploatavimo sąlygas, pateikiamos inžinerinės energijos sąnaudų, pėdsakų ir investicijų rodiklių suvestinės.
